部件位置尺寸、基本样式和字体设置
时长：
指导老师：coco
困难程度：容易
课程介绍
一、位置尺寸设置：1.选中项的位置设置示范；
2.选中项宽、高设置示例；
3.部件旋转、文本旋转、隐藏部件示例
二、部件基本样式设置：1.编辑默认基本样式；2.新增自定义样式、编辑自定义样式；3、复制、删除自定义样式；4、样式排 序；5、切换部件基本样式
三、部件字体设置：字体、字体类型、字号、加粗、倾斜、下划线、字体颜色、列表符号及添加文字链接。
一、位置尺寸设置
图1
1、选中项的位置设置示范
步骤1：
从部件库中拖拽一个部件到线框图编辑区中，如图1；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图2
步骤2：

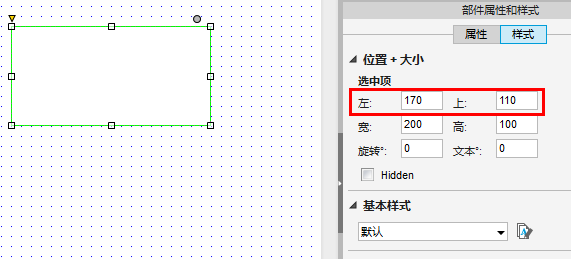

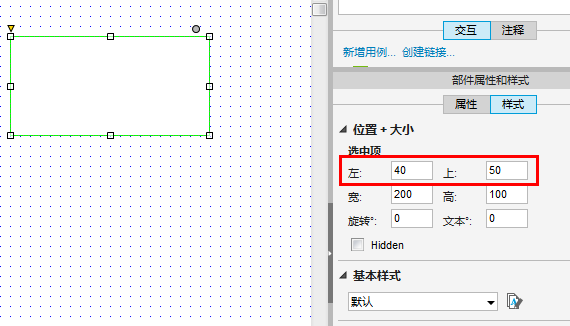

选中部件，在“部件属性与样式”窗口中切换到“样式”窗口，在“位置+大小”的“左”后的输入框输入数字40，表示部件距离线框图左基线40px，在“上”后的输入框输入数字50，表示部件距离线框图上基线50px；可看到矩形的位置发生了变化；如图2；
左：输入框的数字表示选中项距离线框图左测基线的距离，单位为px;
上：输入框的数字表示选中项距离线框图上面基线的距离，单位为px;
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图3
2、选中项宽、高设置示例
步骤1：
从部件库中拖拽一个部件到线框图编辑区中，如图3；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图7
步骤2：

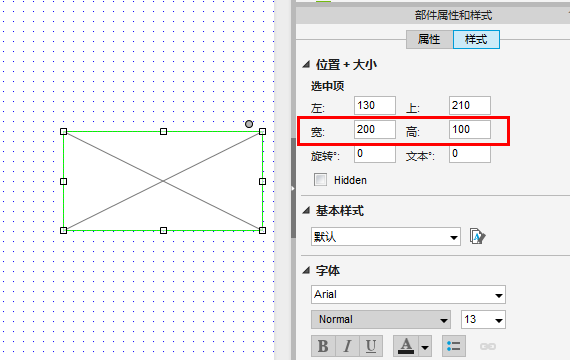

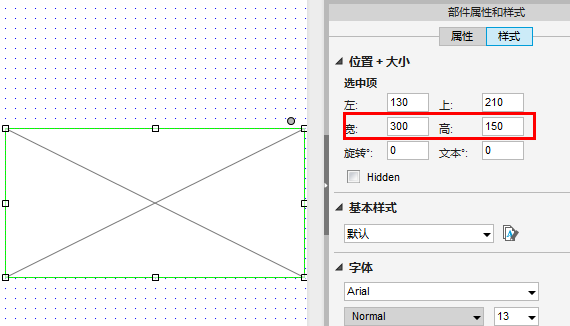

选中部件，在“部件属性与样式”窗口中切换到“样式”窗口，在“位置+大小”的“宽”后的输入框输入数字300，表示设置宽为300px；在“高”后的输入框输入数字150，表示设置高为150px；可看到占位符的大小发生了变化；如图4：
宽：输入框的数字表示选中项的宽，单位为px;
高：输入框的数字表示选中项的高，单位为px;
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图5
3、部件旋转、文本旋转、隐藏部件示例
步骤1：

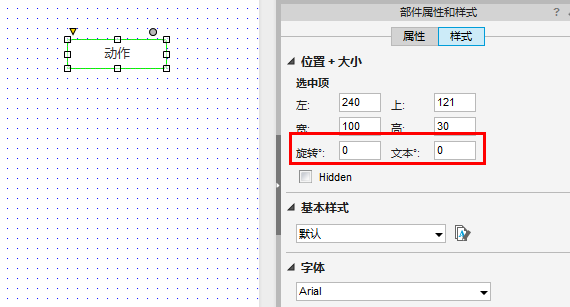

从部件库中拖拽一个部件到线框图编辑区中，如图5；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图6
步骤2：

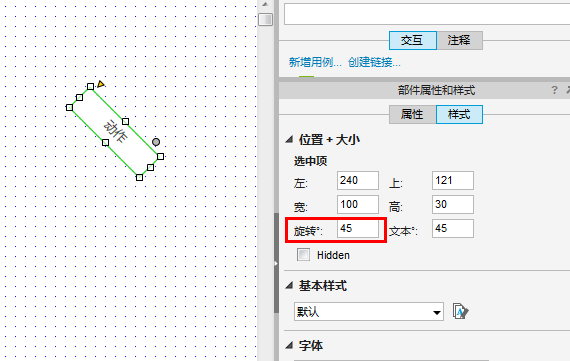

选中部件，在“部件属性与样式”窗口中切换到“样式”窗口，在“位置+大小”的“旋转”后的输入框输入数字，表示设置部件旋转45°，如图6；
图7

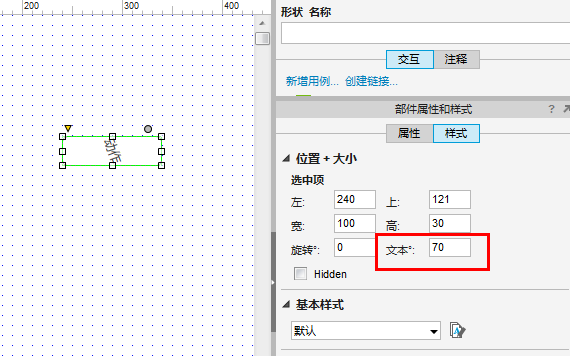

在“文本”后的输入框输入数字70，表示部件内的文本旋转70°，如图7；
图8

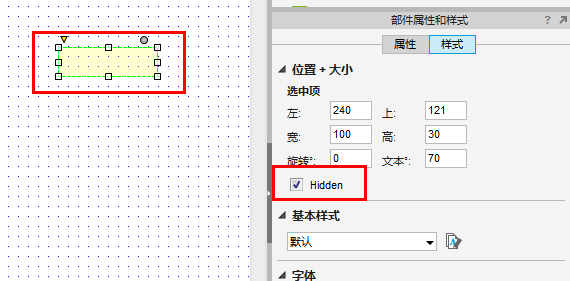

给部件勾选“Hidden”，表示部件已经隐藏，如图8；
旋转°：输入框的数字表示表示设置部件旋转角度，单位为°；
文本°：输入框的数字表示设置部件内的文字旋转角度，单位为°；
Hidden：选中后，部件隐藏。
二、部件基本样式设置
图1
1、编辑默认基本样式
步骤1：

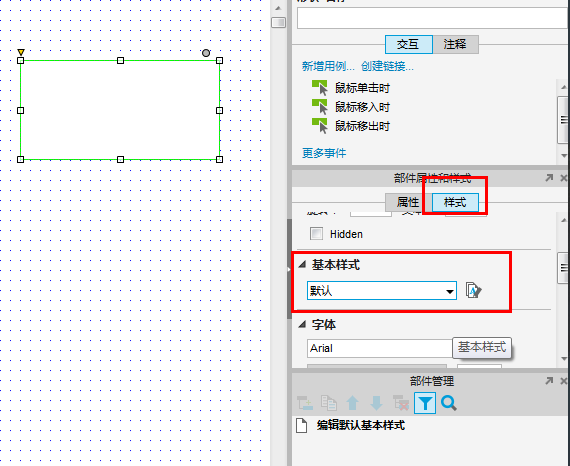

从部件库拖拽一个部件到线框图编辑区中，选中部件，在“部件属性和样式”窗口中，切换到“样式”窗口，如图1；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图2
步骤2：
选中“基本样式”后的编辑按钮，打开“部件样式编辑器”，如图2；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图3
步骤3：

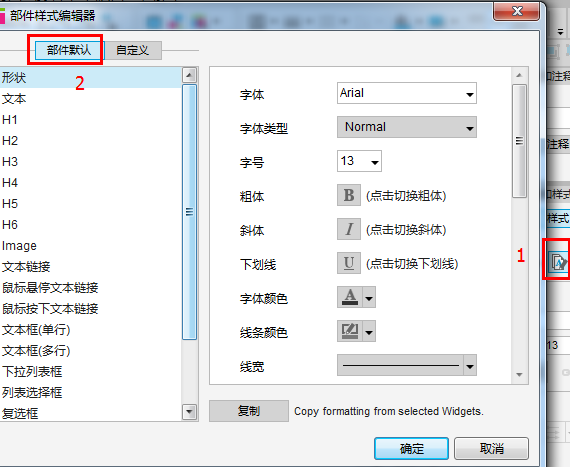

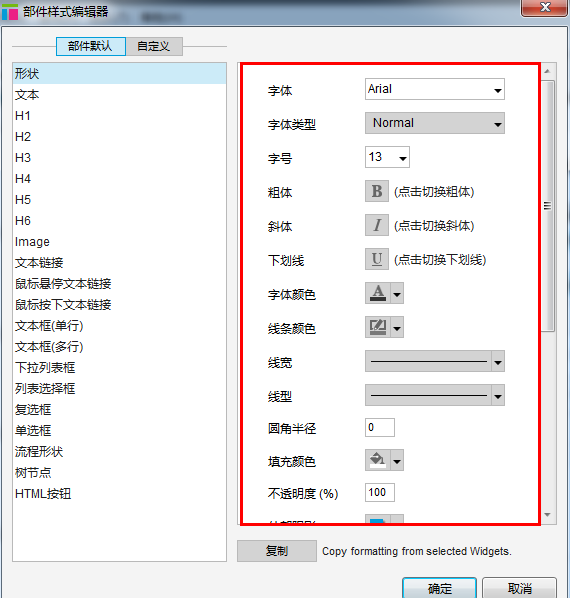

在“部件样式编辑器”中，切换到“默认部件”窗口，选择部件名称，然后在右边对部件的样式进行编辑，如图3；
步骤4：
编辑完成后，点击“确定”保存编辑内容并关闭部件样式编辑器。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图4
2、新增自定义样式、编辑自定义样式
步骤1：
从部件库拖拽一个部件到线框图编辑区中，选中一个部件，在“部件属性和样式”窗口中，切换到“样式”窗口；
步骤2：

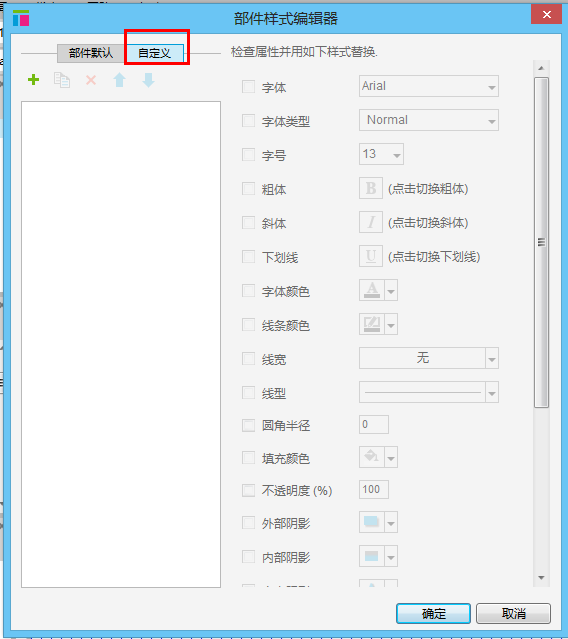

在打开的“部件样式编辑器”中，切换“自定义”窗口，如图4；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图5
步骤3：

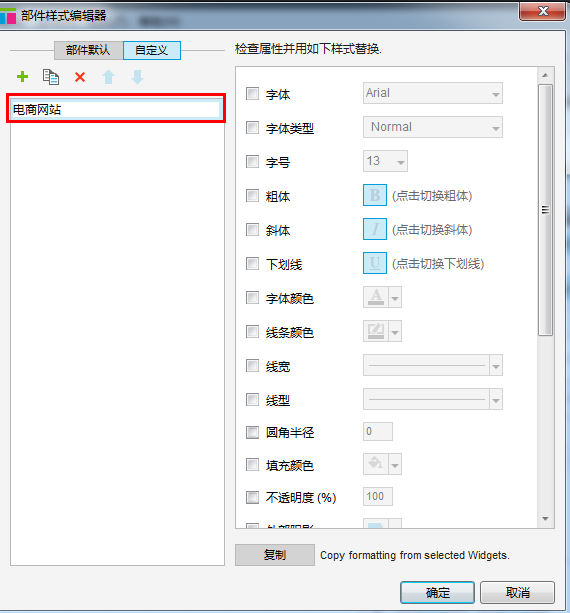

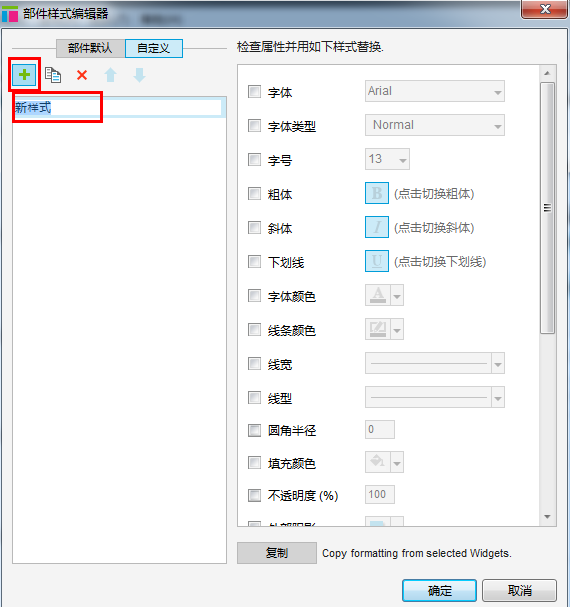

在自定义部件样式编辑器中点击“+”按钮，新增样式，如图5；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图6
步骤4：

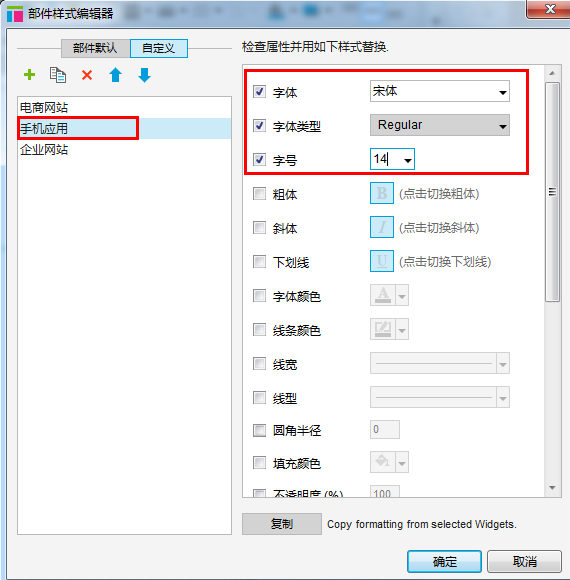

给新样式命名，在右边的编辑区中，选中需要调节的样式，并输入新的样式参数，如图6；
步骤5：
完成后，点击“确定”保存样式编辑，并关闭部件样式编辑器。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图7
3、复制、删除自定义样式
步骤1：
从部件库拖拽一个部件到线框图编辑区中，选中一个部件，在“部件属性和样式”窗口中，切换到“样式”窗口；
步骤2：
在打开的“部件样式编辑器”中，切换“自定义”窗口，在自定义部件样式编辑器中点击复制按钮，复制样式，如图7；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图8
步骤3：

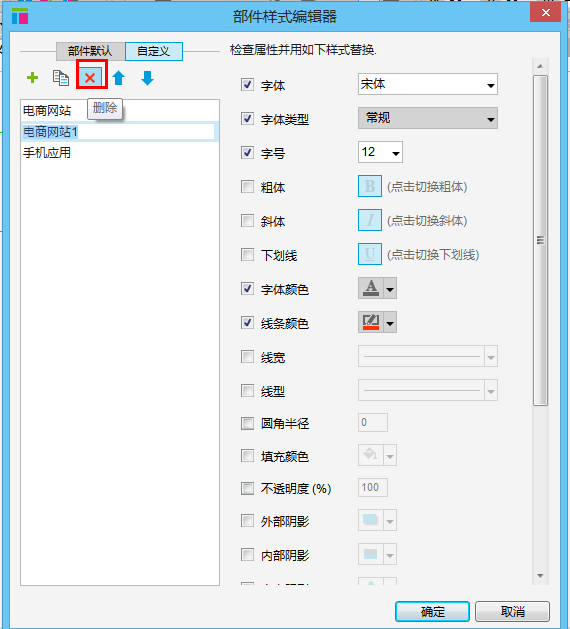

选中一个样式，点击删除按钮，删除样式，如图8；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图9
步骤4：

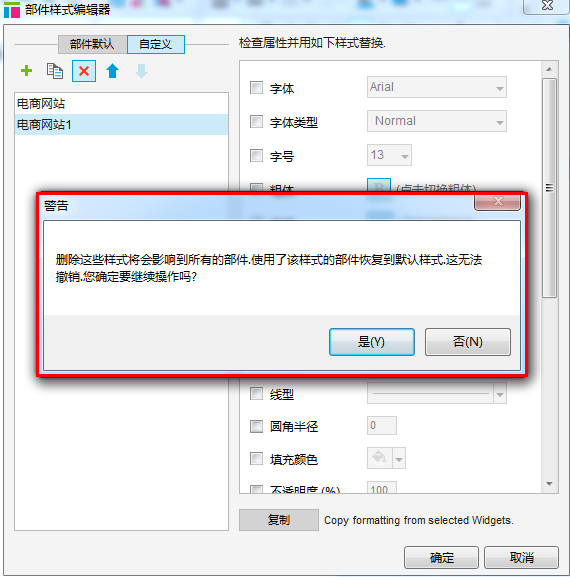

点击删除后，会弹出一个警告，删除了这些样式会影响到所有的部件，使用这些样式的部件回复到默认样式，而且无法撤消，所以在删除的时候要注意了，如图9；
确认删除后，删除选中的样式。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图10
4、样式排序
步骤1：
从部件库拖拽一个部件到线框图编辑区中，选中一个部件，在“部件属性和样式”窗口中，切换到“样式”窗口；
步骤2：
在打开的“部件样式编辑器”中，切换“自定义”窗口，如图10；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图5
步骤3：

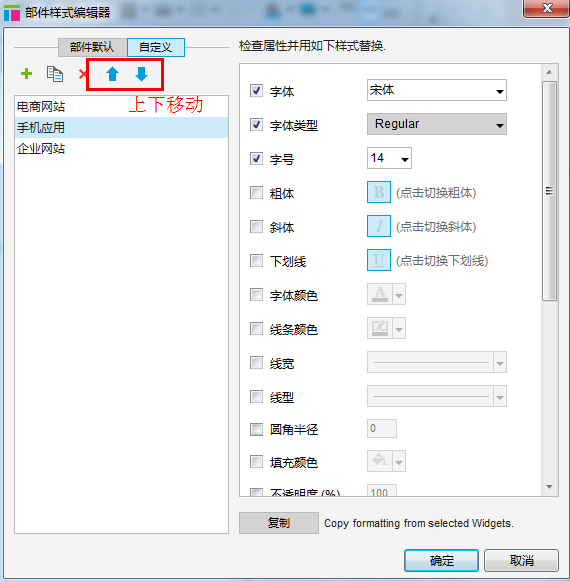

选中一个样式，点击“↑”向上移动该样式进行排序，点击“↓”按钮向下移动该样式进行排序，如图11；
步骤4：
移动后，点击“确定”，保存编辑内容并关闭样式编辑器。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图12
5、切换部件基本样式
步骤1：
从部件库拖拽一个部件到线框图编辑区中，选中一个部件，在“部件属性和样式”窗口中，切换到“样式”窗口；
步骤2：

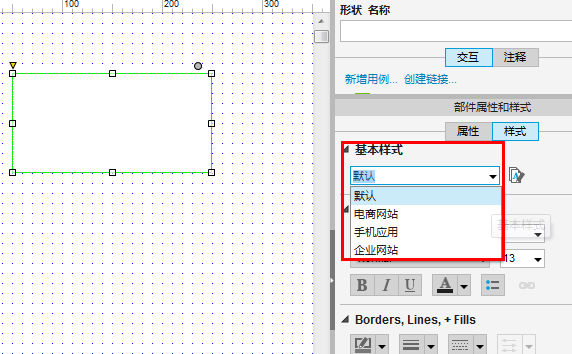

选中部件，在“基本样式”中点击样式下拉列表，选择样式；如图12；
三、部件字体设置
图1
步骤1：

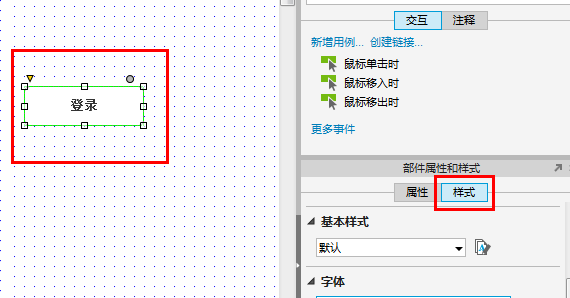

从部件库中拖拽一个部件到线框图编辑区中，选中部件，在部件中输入文字，在“部件属性和样式”窗口中切换到“样式”窗口，如图1；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图2
步骤2：

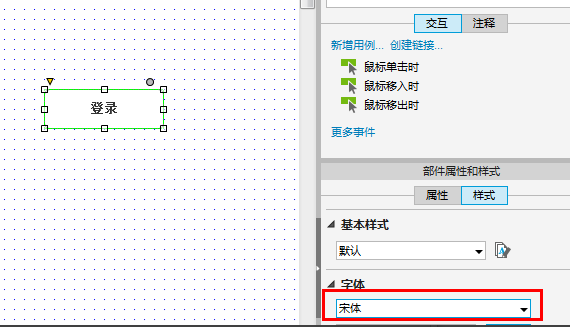

选中部件，选择样式类型，进行设置： 字体：
默认是Arial，点击“字体”的下拉列表，选择字体，如图2；
图3

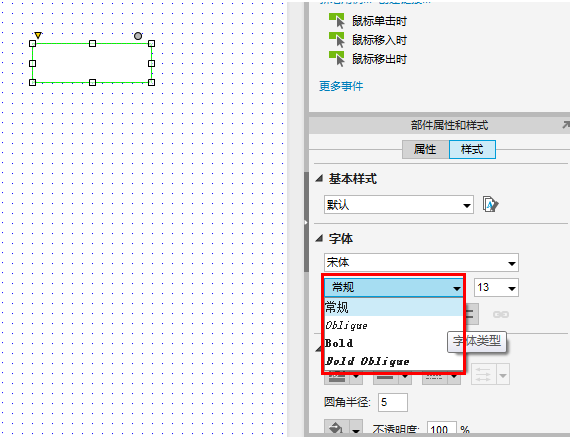

字体类型：
默认是“常规，”点击字体类型的下拉列表，选择字体类型，如图3；
图4

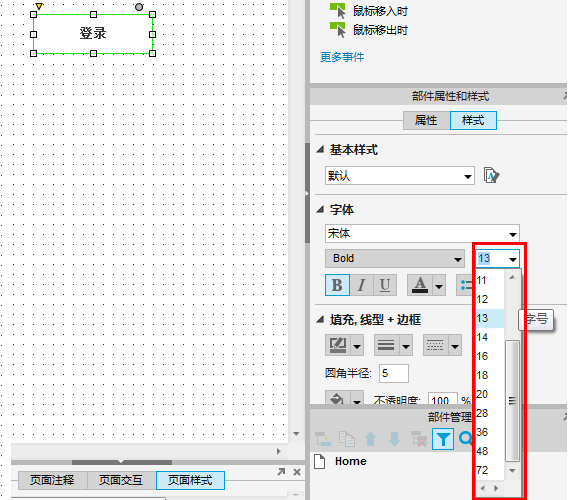

字号：
默认是13号，点击字号下拉列表，选择字号，如图4；
图5
加粗：
默认加粗，点击加粗按钮，则切换为不加粗，如图5；
图6
倾斜：

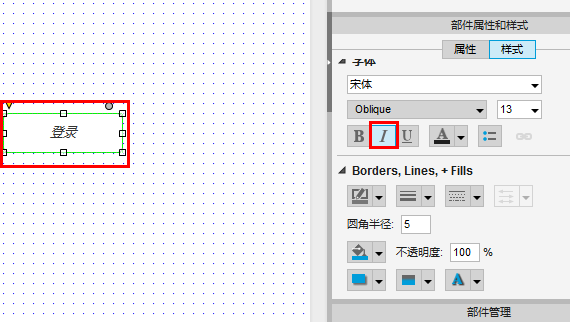

默认不倾斜，点击倾斜按钮，字体切换为倾斜状态；如图6；
图7
下划线：

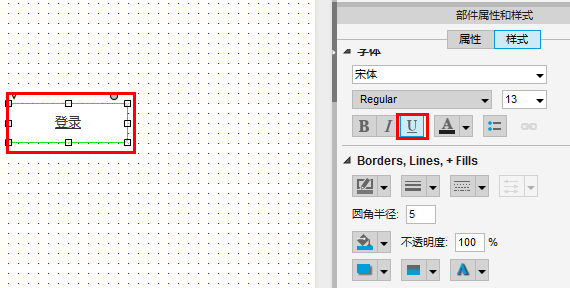

默认没有下划线，点击下划线按钮，字体添加下划线；如图7；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图8
字体颜色：

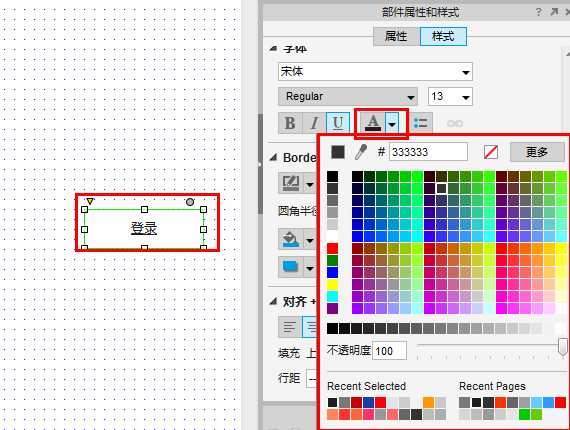

默认黑色，点击下拉按钮，打开颜色选择器，选择颜色；如图8；
图9

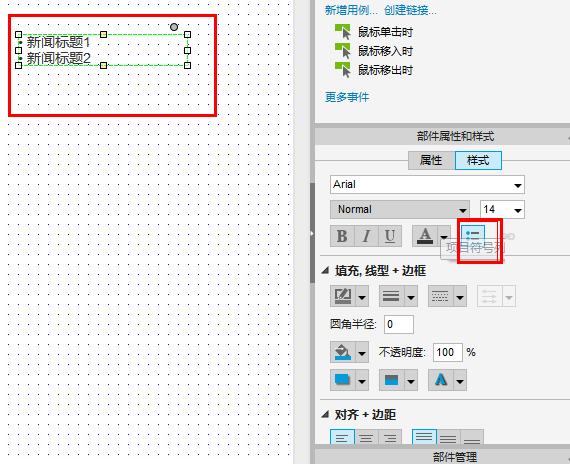

列表符号：
常使用于单行文本、多行文本中，选中后，字体带有项目符号，如图9；
图10
文字链接：

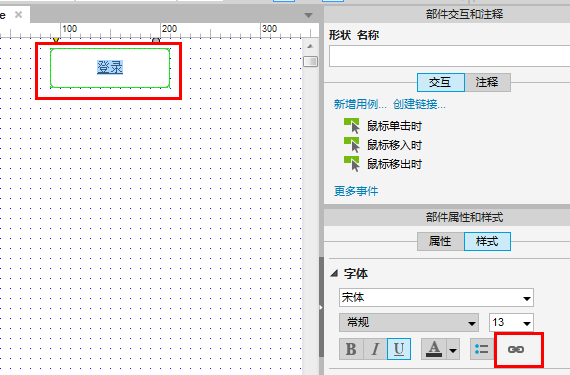

选中需要添加链接的文字内容，点击链接按钮，如图10；
图11

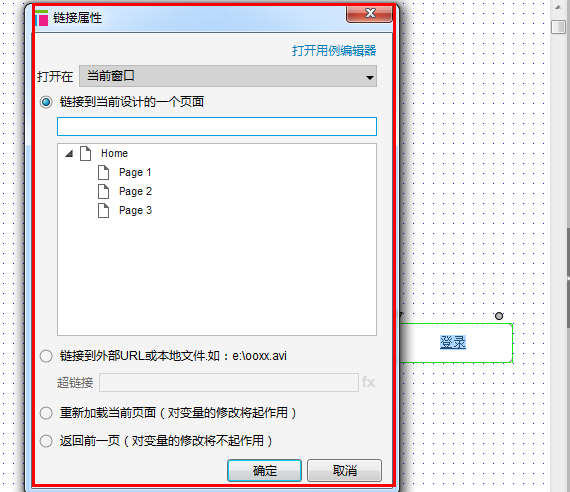

打开超链接属性窗口；选择链接类型和页面，如图11。
