填充、线型和边框、对齐和间距设置
时长：
指导老师：coco
困难程度：容易
课程介绍
一、填充、线型和边框设置：1.线条颜色、边线宽度、线条样式、线条箭头设置；
2.圆角半径，部件填充颜色、透明度设置； 3.外部阴影、内部阴影及字体阴影的设置
二、对齐和间距设置：1.水平对齐（左、中、右）及垂直对齐（顶端、中、底端）；2.填充（上、右、下、左）设置；
3.行距设置
一、填充、线型和边框设置
图1
1、线条颜色、边线宽度、线条样式、线条箭头设置
步骤1：

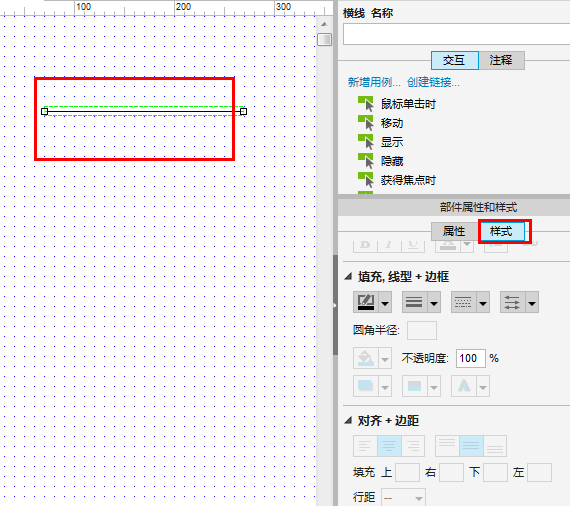

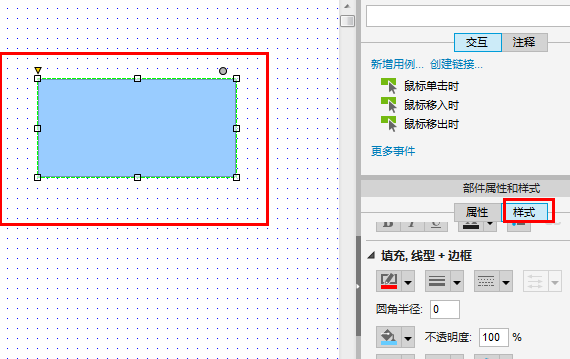

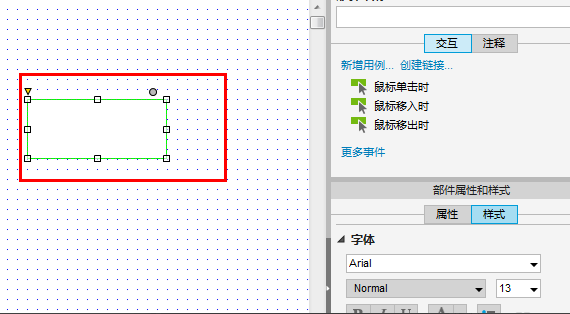

从部件库中拖拽一个部件到线框图编辑区中，并在“部件属性和样式”窗口由“属性”窗口切换到“样式”窗口，如图1：
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图2
步骤2：

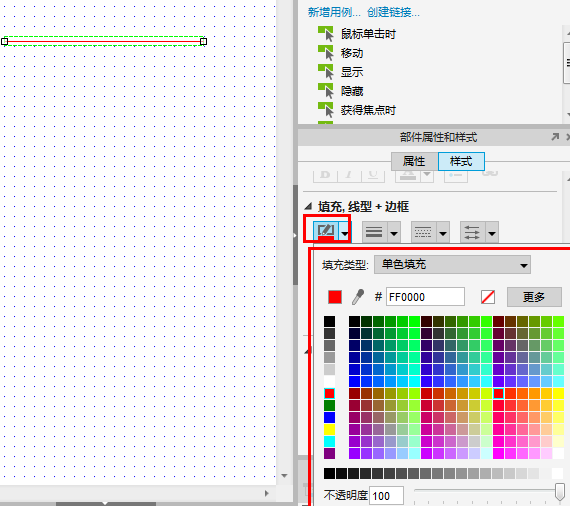

选中部件，点击线条颜色按钮，打开颜色编辑器，选择颜色，如图2；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图3
步骤3：

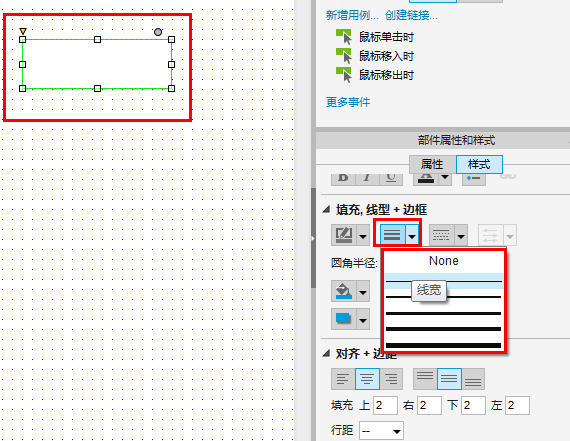

选中部件，点击线宽下拉按钮，打开线宽列表，选择线宽类型，如图3；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图4
步骤4：

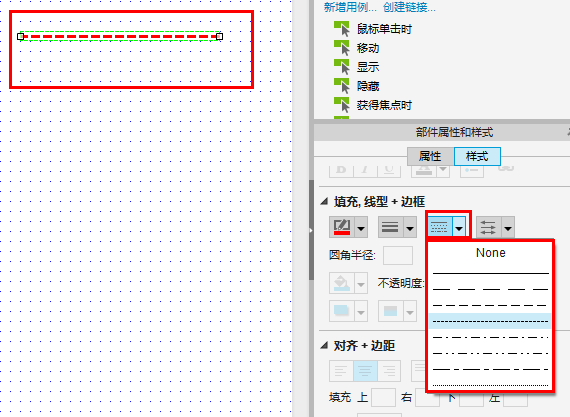

选中部件，点击线条样式下拉按钮，打开线条样式列表，选择线条样式类型，如图4；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图5
步骤5：

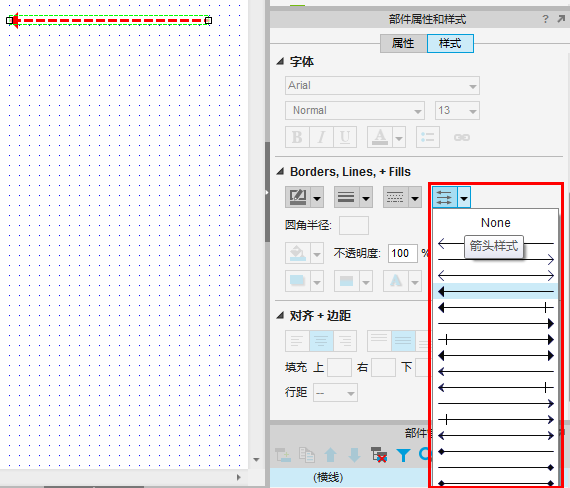

选中部件，点击箭头类型下拉按钮，打开箭头样式列表，选择箭头样式类型，如图5；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图6
2、圆角半径，部件填充颜色、透明度设置
步骤1：
从部件库中拖拽一个部件到线框图编辑区中，并在“部件属性和样式”窗口由“属性”窗口切换到“样式”窗口，如图6：
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图7
步骤2：

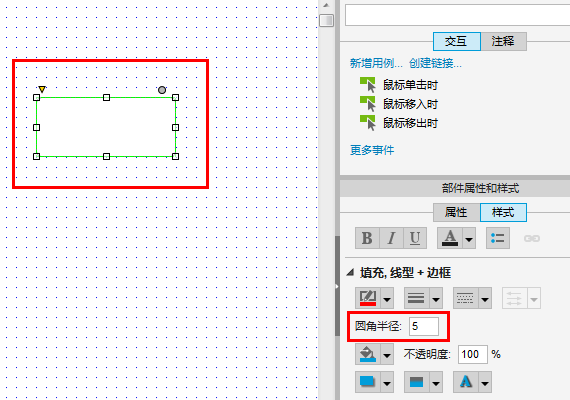

选中部件，在“圆角半径”输入数字，设置圆角半径参数5，直角矩形变成了圆角矩形；如图7；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图8
步骤3：

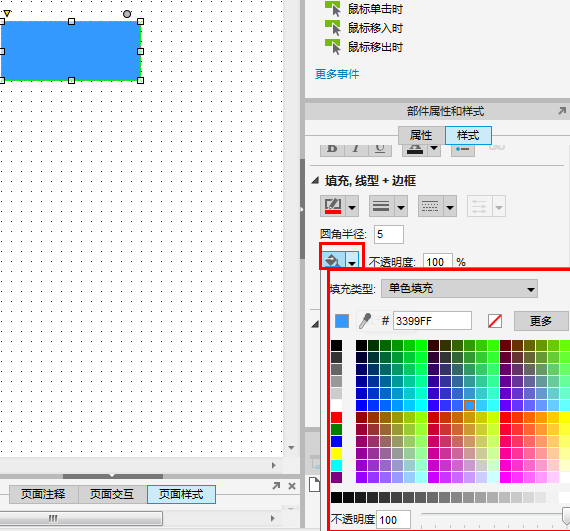

选中部件，点击“填充颜色”的下拉按钮，打开颜色选择器，选择颜色填充，如图8；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图9
步骤4：

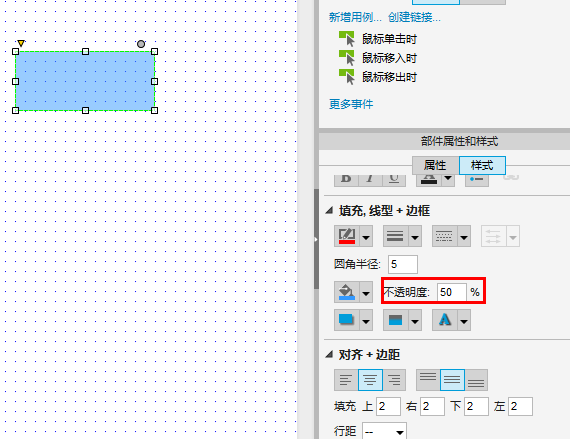

在“不透明度”后的输入框输入数字，设置不透明度，如图9；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图10
3、外部阴影、内部阴影及字体阴影的设置
步骤1：

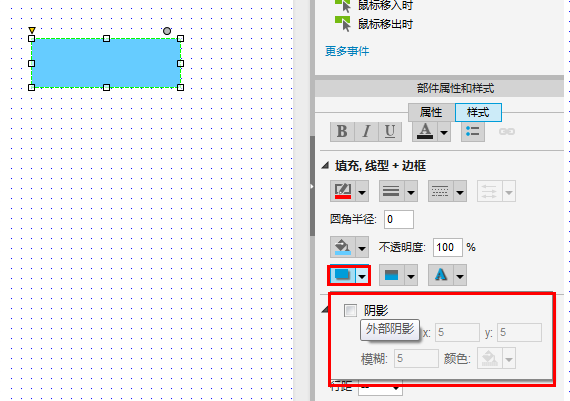

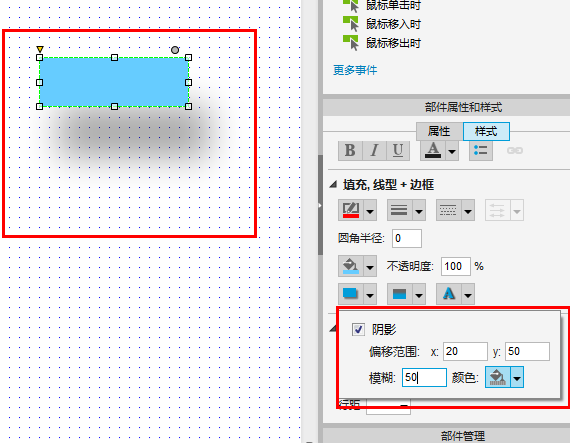

从部件库中拖拽一个部件到线框图编辑区中，填充颜色，并在“部件属性和样式”窗口由“属性”窗口切换到“样式”窗口，选中部件，点击“外部阴影”的下拉按钮，打开阴影编辑窗口，如图10：
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图11
步骤2：
勾选中 “阴影”，输入阴影参数，如图11；
偏移范围X：阴影在水平方向的偏移范围，单位为px，只支持输入数字；
偏移范围Y：阴影在垂直方向的偏移范围，单位为px，只支持输入数字；
模糊：阴影的模糊范围，单位为px，只支持输入数字；
颜色：阴影的颜色，点击下拉按钮，打开颜色编辑器，选择颜色；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图11
步骤3：

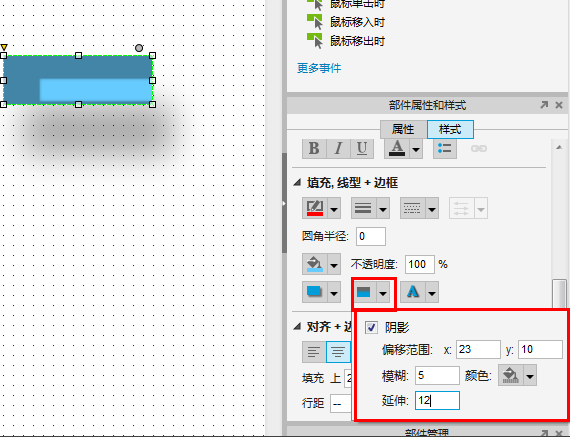

选中部件，点击“内部阴影”的下拉按钮，打开阴影编辑窗口；
勾选中 “阴影”，输入阴影参数，如图12
；
偏移范围X：阴影在水平方向的偏移范围，单位为px，只支持输入数字；
偏移范围Y：阴影在垂直方向的偏移范围，单位为px，只支持输入数字；
模糊：阴影的模糊范围，单位为px，只支持输入数字；
颜色：阴影的颜色，点击下拉按钮，打开颜色编辑器，选择颜色；
延伸：阴影的延伸范围，单位为px，只支持输入数字
一、对齐和间距设置
图1
1.水平对齐（左、中、右）及垂直对齐（顶端、中、底端）
步骤1：

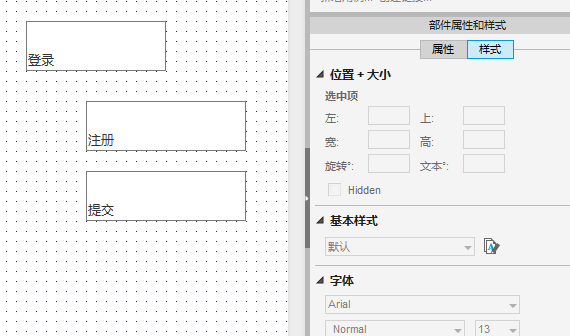

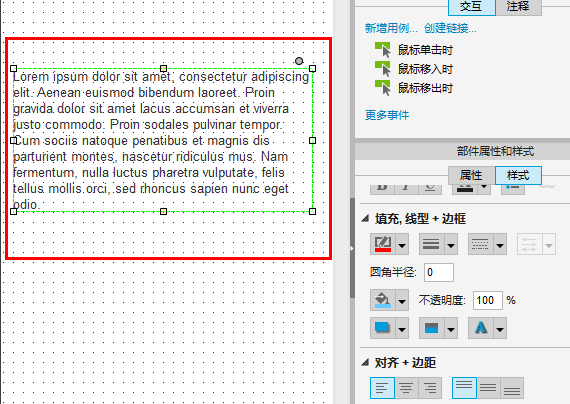

从部件库中拖入几个矩形，输入文字，并在“部件属性和样式”窗口中由“属性”切换到“样式”窗口；如图1：
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图2
步骤2：

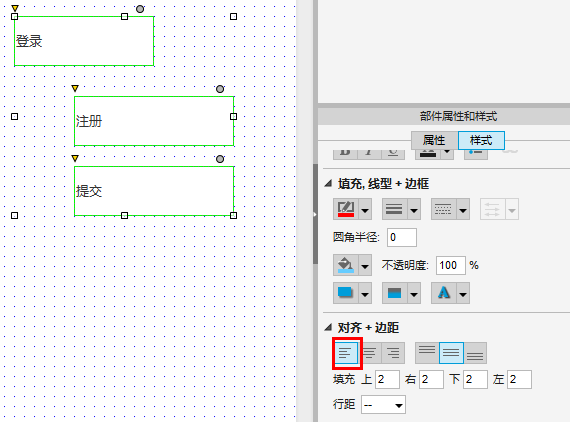

同时选中几个矩形，在“部件属性和样式——样式”窗口中，选择水平对齐的类型，可以设置部件中文字的水平对齐方式（左端）；如图2；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图3
步骤3：
同时选中几个矩形，在“部件属性和样式——样式”窗口中，选择垂直对齐的类型，可以设置部件中文字的垂直对齐方式（底端）；如图3；
其他水平对齐样式参考步骤2；
其他垂直对齐样式参考步骤3；
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
2、填充（上、右、下、左）设置：填充主要用于设置部件中的内容于边框周围的距离。
图4
步骤1：
从部件库中拖入部件，并在“部件属性和样式”窗口中由“属性”切换到“样式”窗口；如图4：
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图5
步骤2：

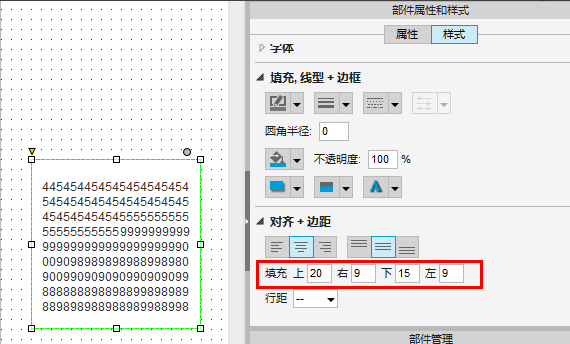

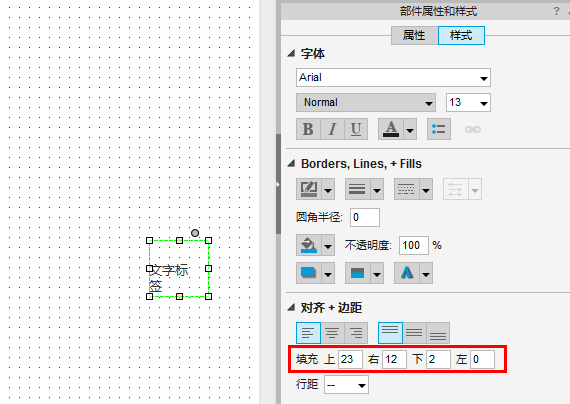

在“填充”中输入参数，如图5、图6；
上：顶部阴影，内容与部件的上边距；
右：右端填充，内容与部件的右边距；
下：底部填充，内容与部件的下边距；
左：有阴影，内容与部件的左边距；
图6
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图7
3、行距设置
步骤1：

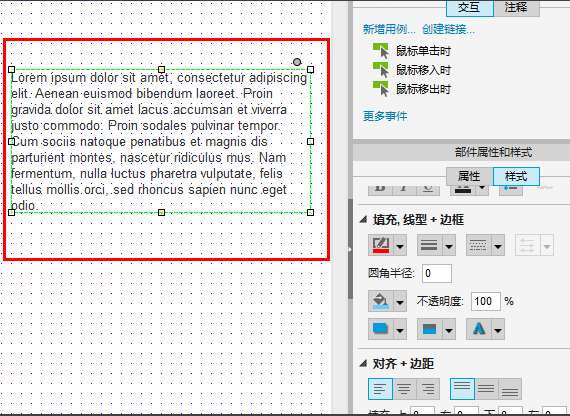

从部件库中拖入多行文本部件，并在“部件属性和样式”窗口中由“属性”切换到“样式”窗口；如图7：
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------
图8
步骤2：
选中文字，在“部件属性和样式——样式”窗口中，选择“行距”后的下拉按钮，选择行距；如图8；
