部件管理窗口
时长：
指导老师：coco
困难程度：容易
主要内容
本课程学习：一、部件管理窗口内容概述：部件管理窗口主要用来管理部件的可见性、编辑部件等
二、管理动态面板：1、新增、复制和删除状态；2、移动（向上、向下）状态；3、隐藏动态面板
三、设置筛选条件：1、显示所有、仅显示动态面板、母版。2、显示已命名和未命名、仅已命名部件。
3、显示可见和不可见。
一、部件管理窗口内容概述

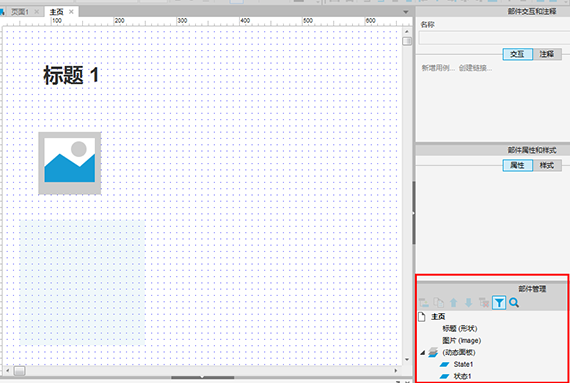

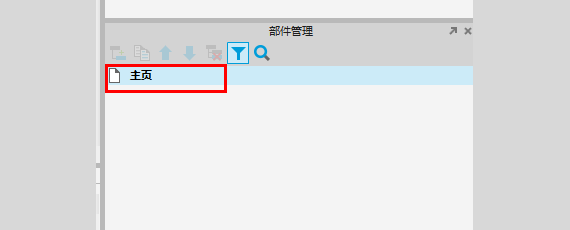

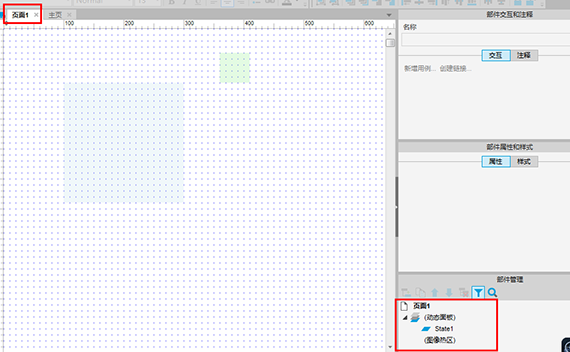

部件管理窗口针对线框图窗口的当前页，显示页面中的所有部件，默认显示动态面板
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
二、管理动态面板
1、新增、复制和删除状态
步骤1：

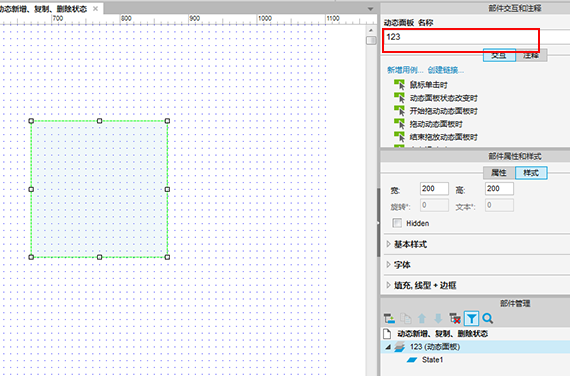

从部件库中拖拽一个动态面板到线框图编辑区中，并命名：123
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤2：

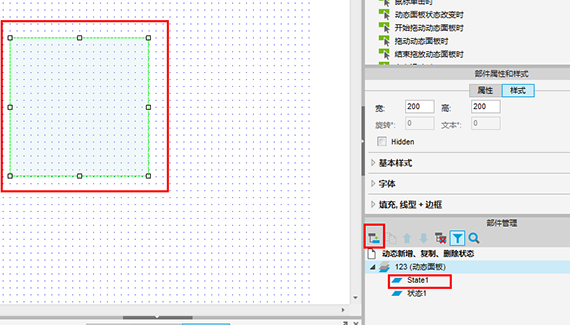

新增状态方法一：选择动态面板，在“部件管理窗口”点击工具栏的“新增状态”按钮，会在原状态下面新增状态
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

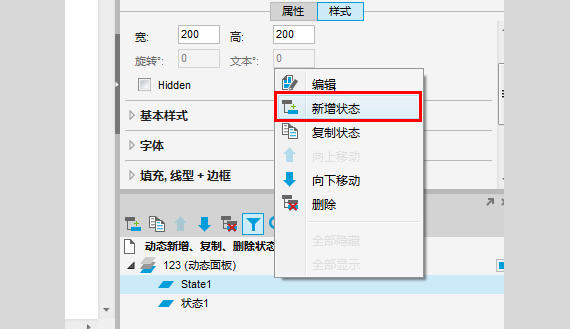

新增状态方法二：选中面板或状态，右击打开快捷菜单；或选中面板或状态，点击面板/状态名称后的倒三角形按钮，选择“新增状态”
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤3：

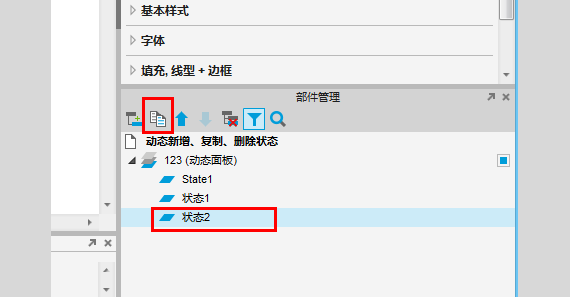

复制状态方法一：选择面板状态，在“部件管理窗口”点击工具栏的“复制状态”按钮，会在原状态下面复制状态
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

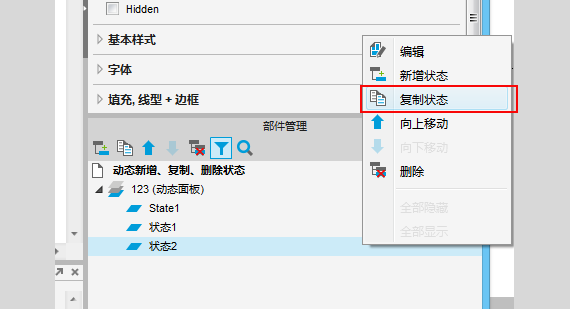

复制状态方法二：选中面板或状态，右击打开快捷菜单；或选中面板或状态，点击面板/状态名称后的倒三角形按钮，打开快捷菜单，选择“复制状态”
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤4：

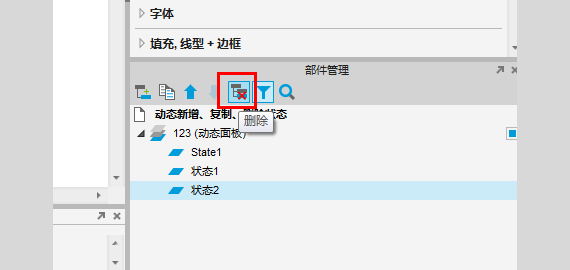

删除状态方法一：选择面板状态，在“部件管理窗口”点击工具栏的“删除”按钮，删除选中状态
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

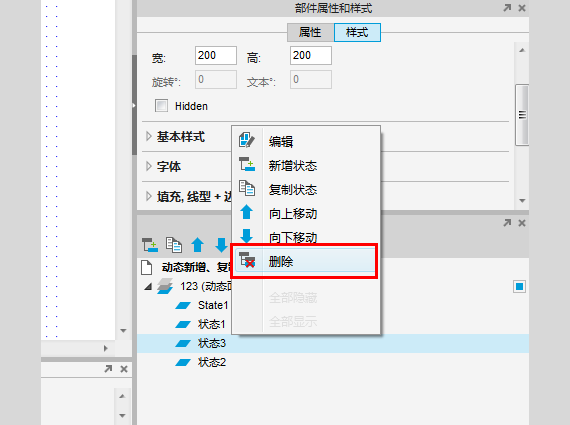

删除状态方法二：选中面板或状态，右击打开快捷菜单；或选中面板或状态，点击面板/状态名称后的倒三角形按钮，打开快捷菜单，选择“删除”
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2、移动（向上、向下）状态
步骤1：

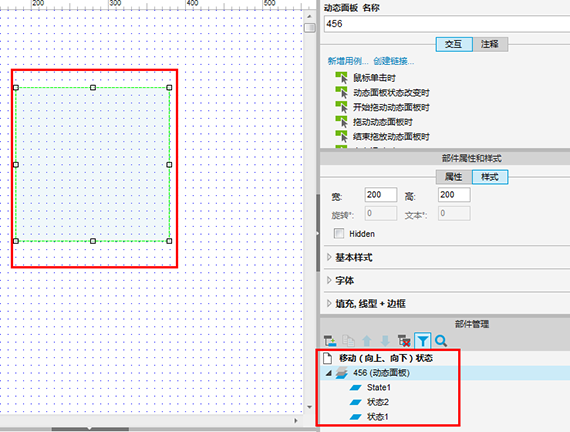

从部件库中拖拽一个动态面板到线框图编辑区中，添加多个状态，并命名
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤2：

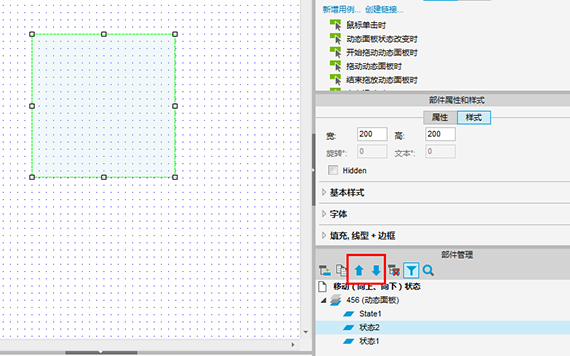

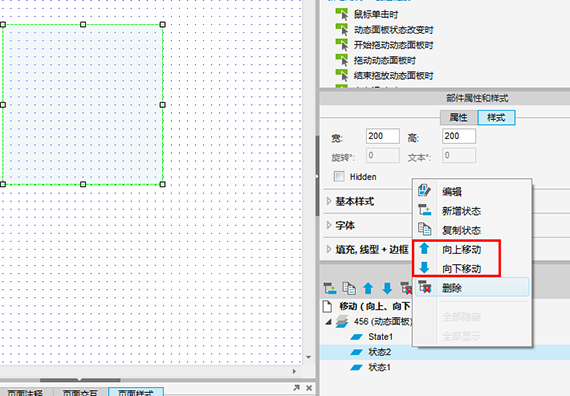

移动状态方法一：选择面板状态，在“部件管理窗口”点击工具栏的“↑”按钮向上移动面板状态，点击“↓”按钮向下移动面板状态
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
移动状态方法二：选中面板或状态，右击打开快捷菜单； 或 选中面板或状态，点击面板/状态名称后的倒三角形按钮，打开快捷菜单，选择“↑向上移动”按钮向上移动面板状态，点击“↓向下移动”按钮向下移动面板状态
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
3、隐藏动态面板
步骤1：

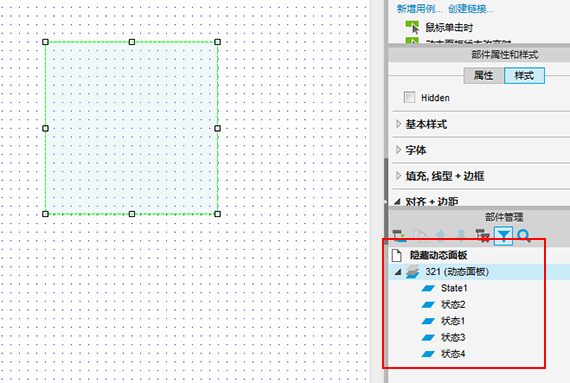

从部件库中拖拽一个动态面板到线框图编辑区中，添加多个状态，并命名
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤2：

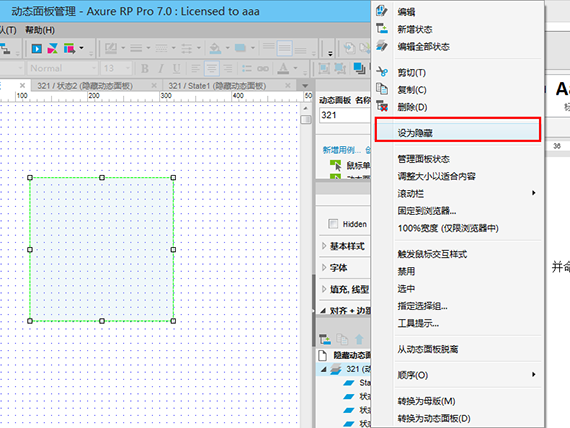

隐藏动态面板方法一：选择面板，右击打开快捷菜单，选择“设为隐藏”，隐藏面板
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

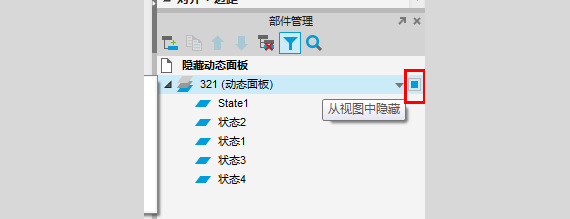

隐藏动态面板方法二：选中面板，点击面板名称后的方形按钮“从视图中隐藏”，隐藏动态面板
三、设置筛选条件
1、显示所有、仅显示动态面板、母版
步骤1：

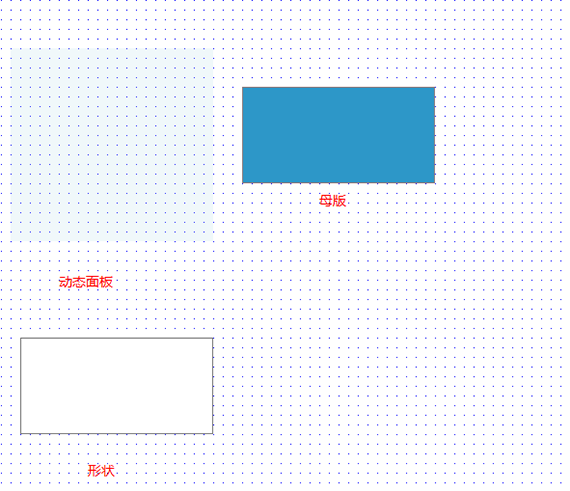

从部件库中拖拽一个动态面板、矩形到线框图编辑区中，从母版窗口拖拽一个母版到线框图编辑区中
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤2：

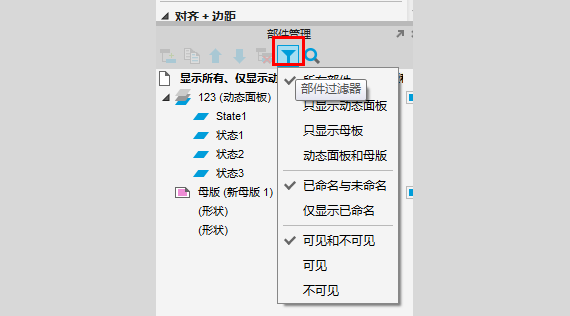

在“部件管理窗口”中，点击“部件过滤器”打开部件过滤器菜单
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤3：

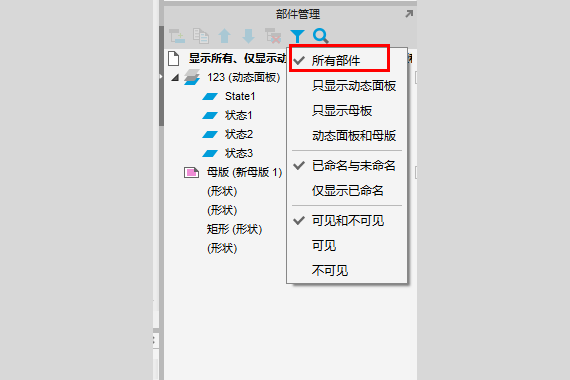

在部件过滤器菜单中，选择“显示所有”，显示所有部件
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤4：

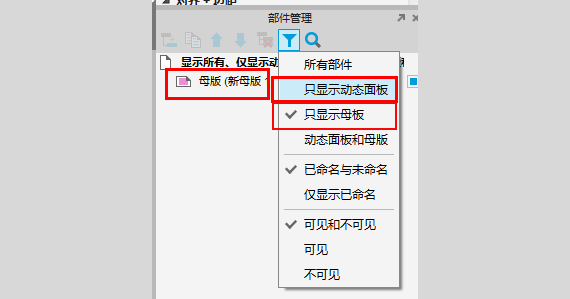

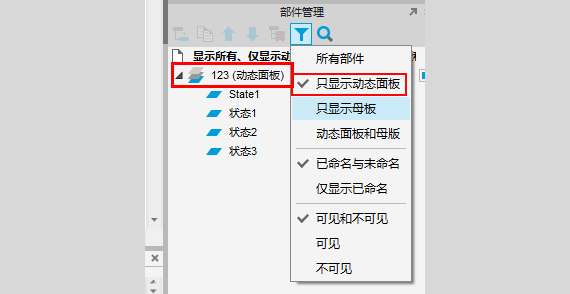

在部件过滤器菜单中，选择“仅显示动态面板”，仅显示动态面板部件
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤6：

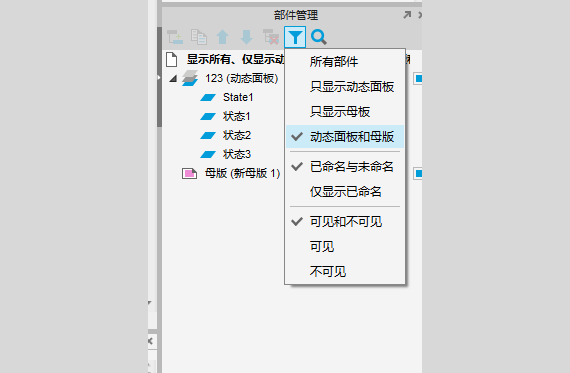

在部件过滤器菜单中，选择“动态面板和母版”，显示动态面板和母版
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2、显示已命名、未命名、仅显示已命名部件
步骤1：

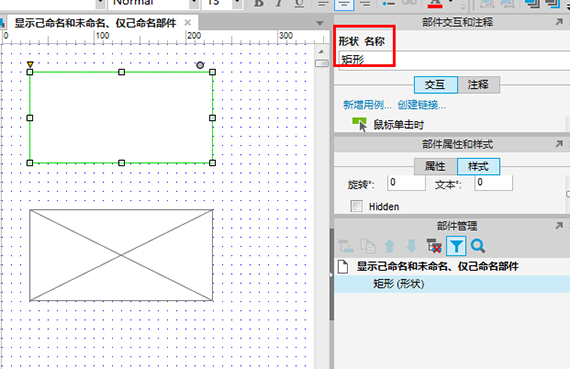

从部件库中拖拽一个占位符、矩形到线框图编辑区中，并给矩形命名，占位符不命名
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤2：

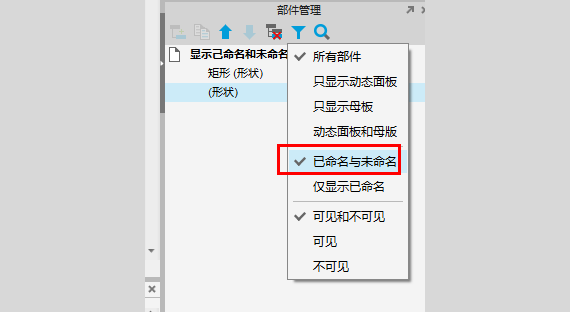

点击“部件过滤器”打开部件过滤器菜单，选择“显示已命名和未命名”，显示已命名和未命名的部件
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤3：

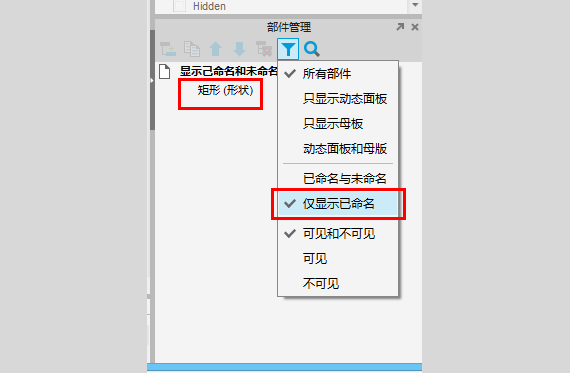

点击“部件过滤器”打开部件过滤器菜单，选择“仅显示已命名”，显示已命名的部件
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
3、显示可见和不可见
步骤1：

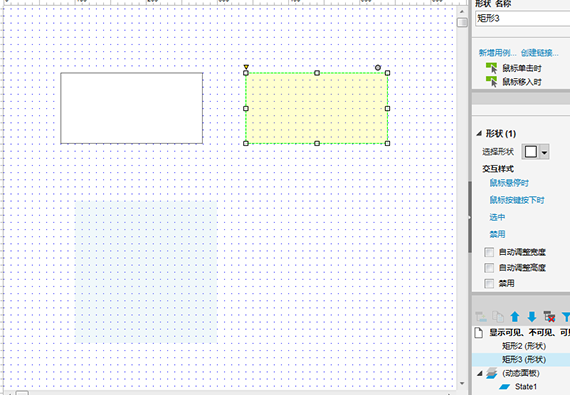

从部件库中拖拽几个部件到线框图编辑区中
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤2：

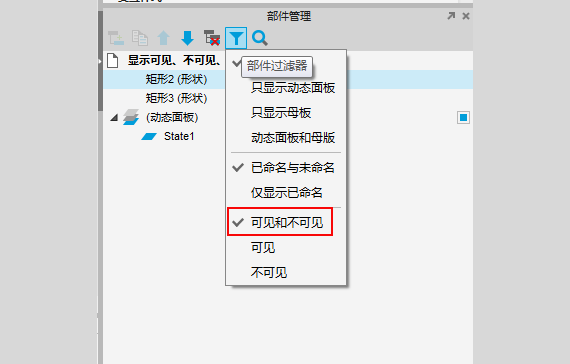

点击“部件过滤器”打开部件过滤器菜单，选择“显示可见和不可见”，显示可见的部件
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
步骤3：

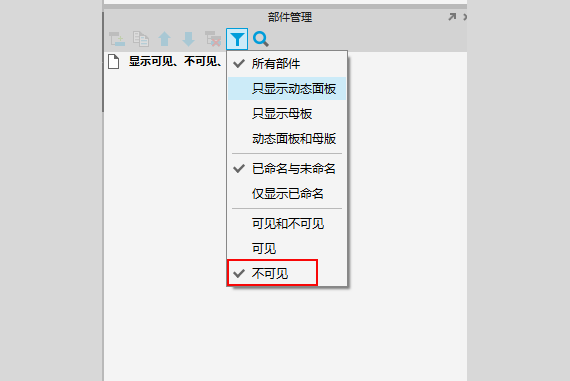

点击“部件过滤器”打开部件过滤器菜单，选择“显示不可见”，全部部件不可见
